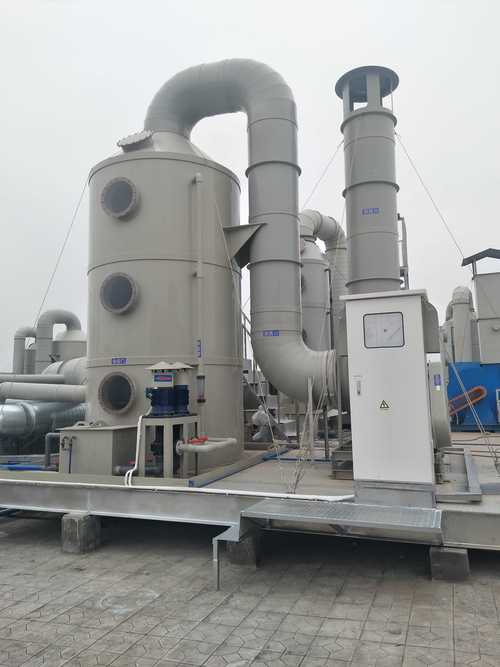

酸霧凈化塔的結構***點主要包括圓形塔體、分段聯接、貯液箱、進風段、多級噴淋段、旋流板和出風錐帽。其工作原理是通過化學反應將廢氣中的酸霧物質轉化為無害物質，從而達到凈化廢氣的目的。



酸霧凈化塔是一種專門用于處理工業廢氣中酸性物質的設備，它的設計通常包括以下幾個關鍵部分：



1. 圓形塔體：采用圓形設計，有助于氣體在塔內均勻分布，提高反應效率。

2. 分段聯接：塔體由法蘭分段聯接而成，這樣的結構便于制造、安裝和檢修。

3. 貯液箱：用于存放吸收液，通常是堿性溶液，用于中和酸性氣體。

4. 進風段：廢氣進入塔體的入口部分，通常連接有吸風罩和進風管道。

5. 多級噴淋段：廢氣在上升過程中會經過多級噴淋，與噴灑的吸收液充分接觸，發生中和反應。

6. 旋流板：增加氣液接觸面積，提高反應效率。

7. 出風錐帽：位于塔體***部，作用是減少氣流出口的阻力，幫助凈化后的氣體排出。

在工作原理方面，酸霧凈化塔主要依靠以下步驟來凈化廢氣：



1. 吸風罩收集廢氣：通過吸風罩和進風管道將含有酸霧的廢氣引入塔內。

2. 多級中和反應：廢氣在上升過程中，經過多級噴淋段，與噴灑的堿性吸收液發生中和反應，將酸性物質轉化為無害物質。

3. 除水脫水：反應后的氣體中含有的水蒸氣和液滴會在旋流板的幫助下被分離出來，減少水蒸氣的帶出。

4. 排放凈化氣體：***后，經過凈化的氣體通過出風錐帽排出塔體，釋放到***氣中。



綜上所述，酸霧凈化塔通過其******的結構設計和工作原理，有效地去除了廢氣中的酸性物質，保護了環境，減少了工業排放對***氣的污染。
