介紹了酸霧凈化塔泥漿密度計的工作原理

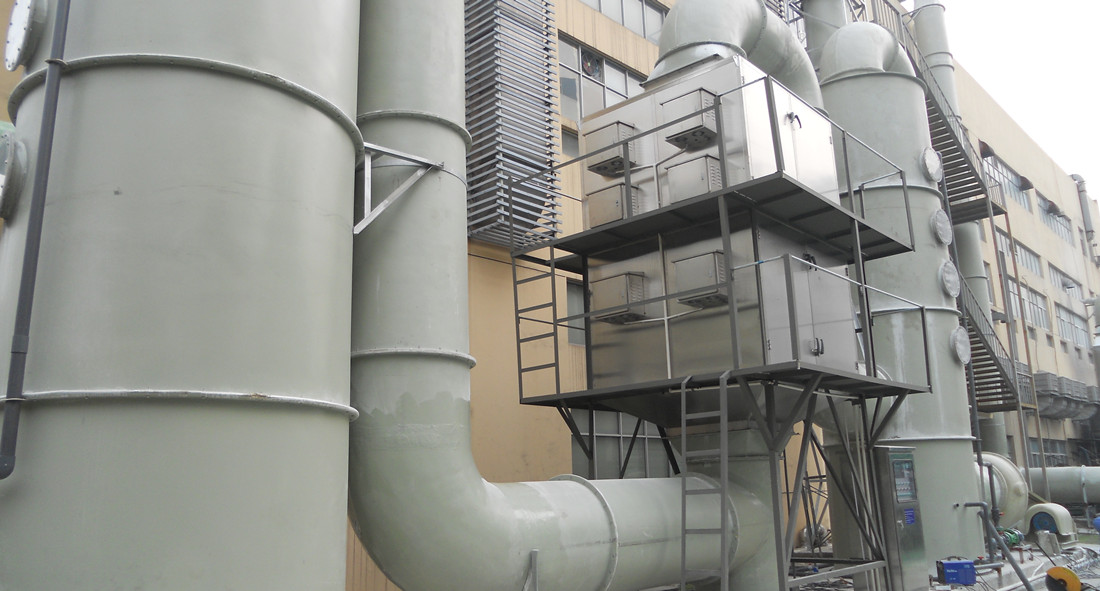

酸霧凈化塔料漿密度計不同于傳統的在線連續密度計，它是由多個氣動閥和壓力測點組成的密度計(如圖)。因此，新同事很難像學習pH計那樣尋找***定的測量點。下面介紹密度計的工作原理和測量步驟。



理論基礎:



Rho = (P1-P2)/gh可以由公式P= Rho得到。其中P為測點壓力，P為灌漿密度，g為重力加速度，h為自灌漿自由液面深度的壓力測點，h為兩個壓力側點之間的高差。



2. 測量步驟

定期開啟閥門1，將料漿注入取樣管，必要時關閉閥門1。



點1和點2的壓力用setp02測量，分別計算為P1和P2。兩個測壓點的高度差為H。



Setp 03計算泥漿密度并儲存，直到下一次測量周期更新;



設置04開啟閥門3，放料漿，關閉閥門3。打開閥門2，將工業用水倒入料漿取樣管中，對整個裝置進行沖洗;



當Setp 05的水量滿足需要時，關閉閥2，打開閥3，將沖洗水放干，沖洗水放盡后關閉閥3。



常見故障



1. 由于測量不連續，測量裝置的管路在測量間隔期間容易堵塞;



2. 各閥門在測量過程中頻繁開啟/關閉，氣動閥門使用時間長，容易出現動作異常。
