玻璃鋼酸霧凈化塔的結構原理

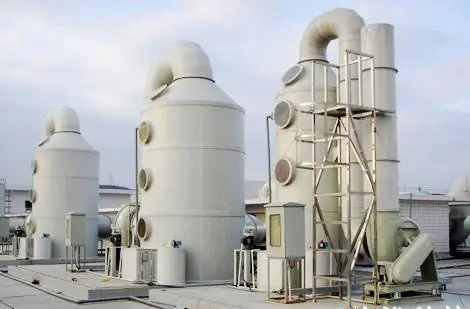

玻璃鋼酸霧凈化塔為圓筒形結構方式，全塔由四部分組成，即填料過濾層、噴淋設備、脫水層、耐酸循環水泵等組成。

1.填料過濾層

填料主為作為布風設備，布置于凈化塔噴淋區下部，廢氣進入塔死后，被均勻散布到整個凈化塔截面。填料過濾層有利于吸收功率的提高，除了使噴淋區廢氣散布均勻外，還使得廢氣與吸收液或洗刷液在過濾層上的液膜區域得到充分觸摸。一般用具有洗刷作用***，通風性能強的PVC波紋資料或PP多面球。

2.噴淋設備

凈化塔內部噴淋體系是由分配母管和噴嘴級成的網狀體系。噴淋層上安裝空心錐噴嘴，其作用是將噴淋液霧化。噴淋液由凈收塔外耐酸循環水泵輸送到噴嘴，噴入廢氣中。噴淋設備能使吸收液或洗刷液在凈化塔內均勻散布。

3.脫水層

用于分離廢氣攜帶的液滴。凈化塔脫水層布置于塔***部較后一個噴淋組件的上部。廢氣穿過噴淋層后，再接連流經除霧層時，液滴因為性作用，留在擋板上，因為被停留的液滴也含有固態物，因而會在脫水層結垢，需定時理行清洗，除掉一切污物。

4.耐酸循環水泵

耐酸水泵裝在凈化塔外側，采用立式防腐泵。與吸水設備和噴淋設備連接，用于凈化塔內噴淋液的再循環。

5.主動檢測加藥體系

可根據需求加裝吸收液PH值檢測器，檢測吸收液的酸堿度以確認吸收液是否需求替換。可加裝主動加藥體系，配合檢測器主動保持吸收液濃度。以保證凈化塔有效運作。

玻璃鋼酸霧凈化塔的工作原理可分為順流、逆流和錯流三種方式。其間***常用的就是逆流噴淋：呈酸性或堿性的酸霧廢氣由風管引進凈化塔，經過填料層，廢氣從塔底送入，經氣體散布設備散布后與氫氧化鈉吸收液呈逆流接連經過填料層的空隙。在填料表面上，氣液兩相充分觸摸吸收中和反響，以吸附廢氣中所含的酸性或堿性污物。酸霧廢氣經過凈化后，再經除霧板脫水除霧后將清潔氣體從風機排入***氣。不溶性粘膠顆粒、塵埃瀉入集收池中，懸浮顆粒從溢流口出去，搜集的沉淀物從排污口排放出去。吸收液在塔底經水泵增壓后在塔***噴淋而下，***后回流至塔底循環運用。
