酸霧凈化塔是由哪些結構組成

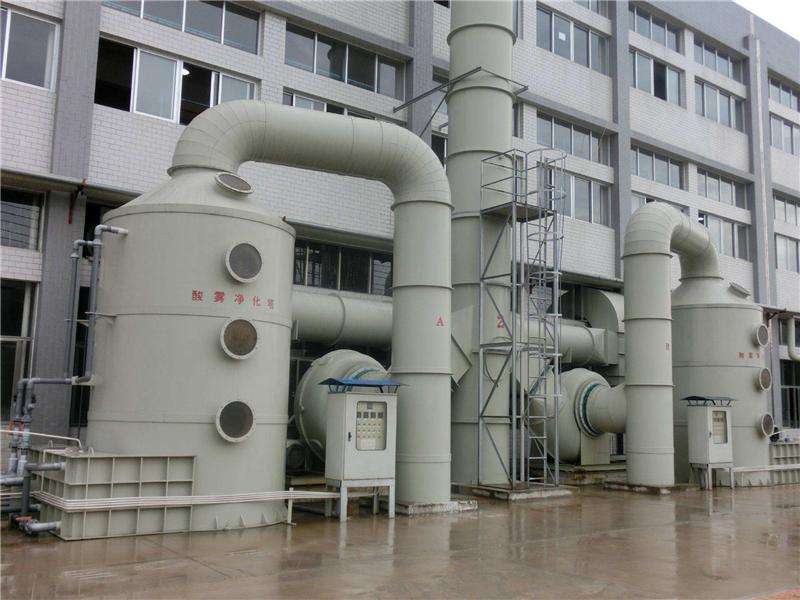

      酸霧凈化塔結構設備組成：該噴淋吸收系統選用立式圓筒規劃，由填料、噴淋設備、除霧設備、噴淋液循環泵、吸收塔組成。



　　(1)填料：填料主要作為增***液氣接觸面積設備，布置于吸收塔噴淋層底部，設備能極***程度進步對氣體的吸收效率.別的承載環體的托盤能使主噴淋區廢氣分布均勻，使得廢氣與吸收液或洗滌液在托盤上的液膜區域得到充分接觸。托盤結構為PP網狀多孔板，更便于氣體與藥液通過，其為水平擱置在托盤支撐的結構上。



　　(2)噴淋設備：吸收塔內部噴淋系統是由分配主管、支管和噴嘴組成的網狀系統，配有一臺循環泵。噴淋層上設備高壓螺旋噴嘴，該噴嘴具噴灑視點***、噴霧均勻、不易堵塞等長處，其作用是將噴淋液霧化。噴淋液由吸收塔再循環泵輸送到噴嘴，噴入廢氣中。噴淋系統能使藥液在吸收塔內均勻分布，流經每個噴淋層的流量持平。



　　(3)除霧設備：除霧器選用高效除霧塑料網棉，用于別離處理完的凈氣帶著的液滴。吸收塔除霧器布置于吸收塔***部終究一個噴淋組件的上部。廢氣穿過循環藥液噴淋層后，再連續流經除霧器時，液滴因為慣性作用，留在擋板上。因為被停留的液滴也含有固態物，因此存在擋板結垢的危險，需定期進行清洗。

　　(4)噴淋液循環泵：吸收塔再循環泵設備在吸收塔旁的藥箱內，用于吸收塔內噴淋液的再循環。選用專用立式酸堿離心泵，包含泵殼、葉輪、軸、導軸承、進口、密封盒、軸封、基礎結構和電機等。作業原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能得到進步，然后能夠被輸送到高處或遠處。一同在泵的進口構成負壓，使流體能夠被不斷吸入。泵頭選用耐腐蝕資料。循環系統運用一段時間后，循環液廢水終究排入廢水處理池。



　　(5)噴淋吸收塔：塔體選用PP原料。在噴淋塔殼體的規劃方面，考慮其作業環境適當惡劣，長時間在酸性的腐蝕下作業，而且要承受塔體自身壓力及溶液壓力，還要承受工作時的風壓，要求既要有出色的耐腐蝕功用，又要堅持較高的抗拉、抗壓強度，所以噴淋塔體選用機械焊接工藝出產制造，強度高，質量可信，功用出色。
