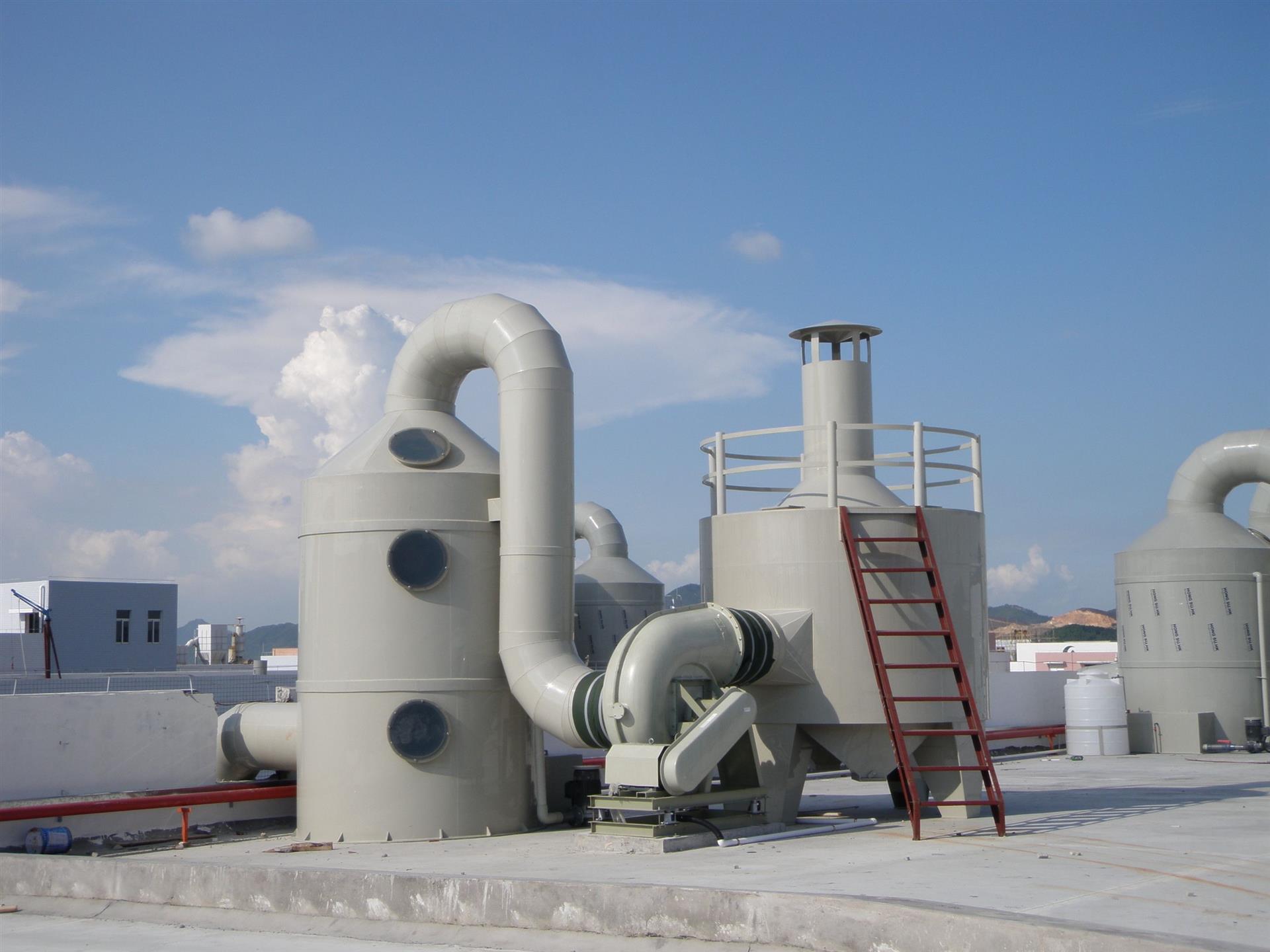

玻璃鋼酸霧凈化塔的結構及工作原理介紹



一、玻璃鋼酸霧凈化塔結構介紹



1. **貯液箱**：用于存儲吸收液，通常是氫氧化鈉（NaOH）溶液。該箱體采用復合玻璃鋼制作，具有***異的耐腐蝕性和高強度。



2. **進風段**：廢氣通過風機壓入進風段，進風段通常由復合玻璃鋼制成，能夠有效抵抗腐蝕。



3. **噴淋段**：內部設有多層填料和噴嘴，通過逆流方式與廢氣充分接觸。噴淋段通常包含多個Y-1型尼龍噴嘴，確保液體均勻噴灑在填料上。



4. **旋流板**：位于噴淋段上方，有助于增加氣液接觸面積，進一步提高凈化效率。



5. **脫水層**：通常由塑料制隔離式結構組成，去除處理后氣體中的液滴，防止二次污染。



6. **出風錐帽**：用于將凈化后的氣體排出***氣。其設計能防止氣體回流，并確保排放順暢。



7. **檢視孔和檢修口**：為了方便設備的檢查和維護，設備主體上部設有有機玻璃檢視孔和檢修口。



8. **循環泵**：用于輸送吸收液，使其在系統內循環使用。常用的有塑料水泵或不銹鋼離心泵。



9. **通風機**：通常為玻璃鋼離心通風機，確保廢氣進入凈化塔并進行初步的增壓處理。



10. **其他配件**：包括塑料管件閥門、固定支架、檢修爬梯和進風管道等，根據用戶需求定制。

### 二、工作原理



玻璃鋼酸霧凈化塔的工作原理基于氣液逆流接觸的中和反應，具體步驟如下：



1. **廢氣進入**：工業生產過程中產生的酸性廢氣（如氯化氫、氟化氫、氨氣等），通過風機的作用進入凈化塔的進風段。



2. **中和反應**：廢氣從下至上通過各噴淋段，與自上而下的吸收液（如氫氧化鈉溶液）進行充分的氣液接觸。吸收液通過噴嘴均勻噴灑在填料層上，形成液膜，******增加了氣液接觸面積。



3. **填料層作用**：填料層的設計使廢氣在通過時不斷與新鮮的吸收液接觸，提高了中和反應的效率。廢氣中的酸性氣體與吸收液發生化學反應，生成無害的鹽類物質。



4. **脫水處理**：經過噴淋處理后的氣體含有***量液滴，通過脫水層去除這些液滴，防止二次污染。



5. **氣體排放**：凈化后的氣體通過出風錐帽排入***氣，此時氣體中的酸性成分已******降低，達到***家排放標準。



玻璃鋼酸霧凈化塔因其高效的凈化效率、占地面積小、維護簡便等***點，廣泛應用于化工、電子、冶金、電鍍、紡織、化纖、機械制造等行業的酸性廢氣處理中。
