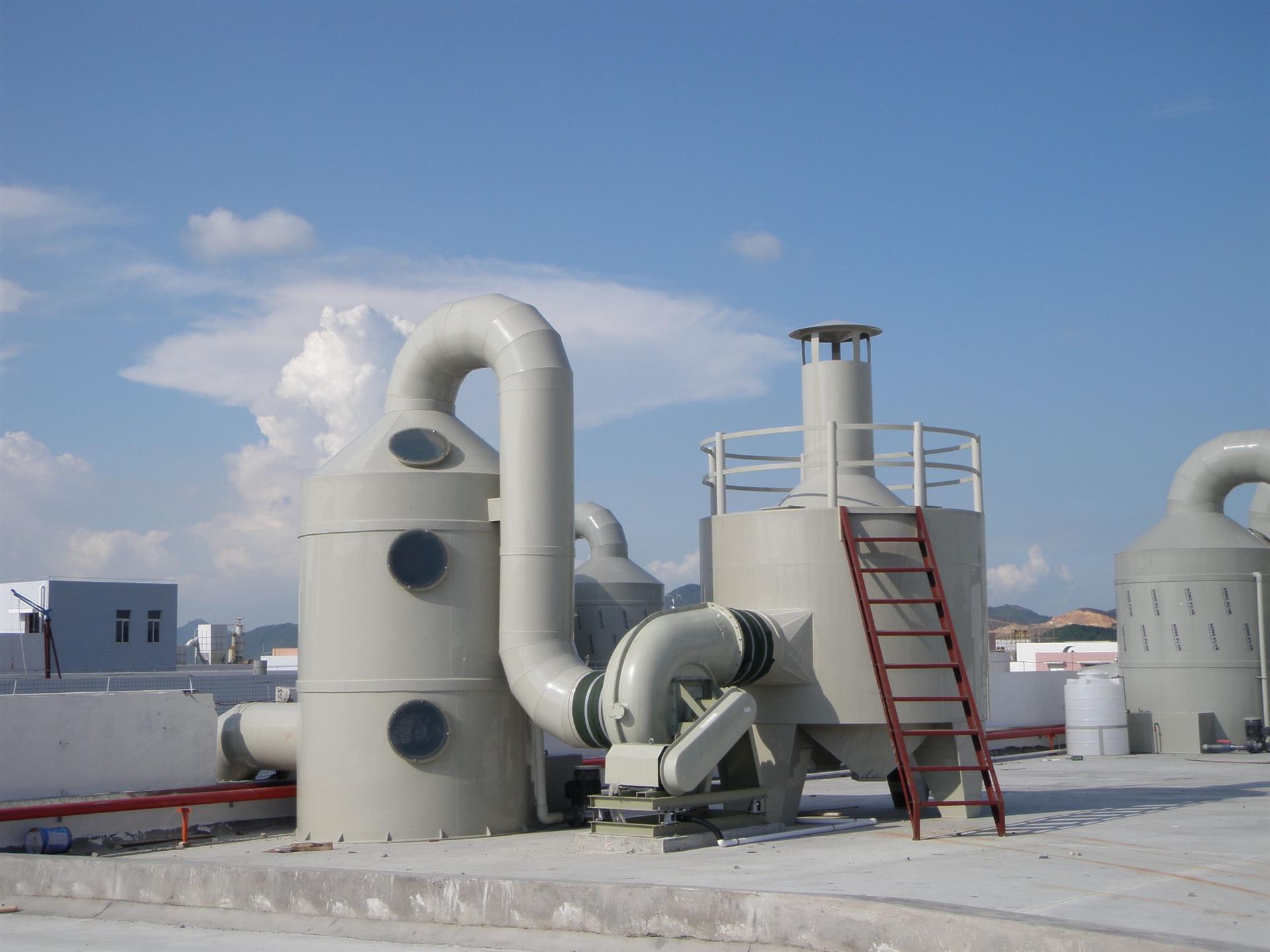

玻璃鋼酸霧凈化塔填鋪深度及載荷因素



玻璃鋼酸霧凈化塔作為工業廢氣處理的核心設備，廣泛應用于化工、電鍍、電子等行業，其核心功能是通過填料層與噴淋液的接觸反應，去除廢氣中的酸性污染物。填料層的填鋪深度和載荷因素直接影響凈化效率、設備運行穩定性及使用壽命。本文將從填鋪深度的設計依據、載荷因素的影響機制及***化策略三個方面展開詳細分析。



 一、填鋪深度的關鍵作用與設計依據

填料層是酸霧凈化塔內氣液傳質的核心區域，填鋪深度（即填料層高度）決定了氣液兩相的接觸時間和反應充分性。合理的填鋪深度需兼顧凈化效率與經濟性，過淺可能導致處理不達標，過深則增加設備成本和能耗。



1. 理論計算基礎：填鋪深度通常通過傳質單元數法或等板高度法計算。例如，對于處理量已知的硫酸霧廢氣，需根據目標去除率、氣液平衡關系及填料傳質性能（如比表面積、空隙率）確定理論板數，再結合單塊填料的理論板當量高度（HETP）推算總深度。以典型聚丙烯階梯環填料為例，處理低濃度鹽酸霧時，HETP約為0.5~1.2米，若需3個傳質單元，則填鋪深度可設計為1.5~3.6米。



2. 實際工況修正：除理論計算外，廢氣流量、溫度、污染物濃度等變量需納入調整。高風量工況下，為避免氣速過高導致液泛，需適當增加填鋪深度以延長接觸時間；高溫廢氣可能降低液體粘度，提升傳質效率，此時可略微減少深度。此外，填料類型差異也會影響設計——規整填料（如絲網波紋填料）因比表面積***、壓降小，所需深度通常比散裝填料（如鮑爾環）淺20%~30%。



 二、載荷因素對填料層的影響機制

載荷因素包括氣相載荷（氣體流速）、液相載荷（噴淋密度）及機械載荷（填料自重與積料），三者相互作用，直接決定填料層的操作彈性和穩定性。



1. 氣相載荷：操作窗口與液泛風險：氣體空塔速度是關鍵參數。一般玻璃鋼凈化塔的空塔氣速控制在1.0~2.5m/s，低于此范圍會導致氣液分布不均，出現溝流現象；高于臨界氣速（液泛氣速）則引發液泛，即液體被氣體***量夾帶，填料層持液量劇增，壓力驟升，嚴重時損壞塔體。例如，某項目曾因風機選型過***，氣速達3.2m/s，導致填料層塌陷，不得不重新設計布氣結構。



2. 液相載荷：潤濕效率與壓降平衡：噴淋密度需滿足填料完全潤濕的要求。塑料填料的***小潤濕速率通常為0.5~1.0m³/(m²·h)，過低會使部分填料表面干燥，降低傳質效率；但噴淋密度超過15m³/(m²·h)時，填料層阻力顯著上升，能耗增加。某電子廠案例顯示，將噴淋密度從8提升至12m³/(m²·h)后，酸霧去除率僅提高3%，但泵功耗增加25%，經濟性失衡。



3. 機械載荷：材料強度與長期可靠性：填料長期承受自身重量、循環液重量及可能的積灰/結晶載荷。以DN500mm塔徑為例，若填鋪3米深的陶瓷填料（密度2.3t/m³），單位面積機械載荷可達21.7kN/m²，遠超普通FRP材料的長期許用應力（約15kN/m²），易導致支撐格柵變形。因此，需選用輕質高強填料（如聚丙烯填料密度僅0.9t/m³），并確保支撐結構采用增強型設計。

 三、填鋪深度與載荷的協同***化策略

實現高效穩定運行需在設計階段統籌考慮兩者的動態匹配，具體可從以下方面入手：



1. 分段式填鋪設計：針對多級污染成分（如同時含SO?和HCl），可采用不同填料分段填鋪。例如，下層使用高孔隙率填料應對高氣速，上層使用高比表面積填料強化深度凈化，既避免局部液泛，又提升整體效率。某化工園區項目實踐表明，分段填鋪可使填鋪深度減少15%，而去除率提高8%。



2. 智能監測與調控：安裝在線pH計、壓差傳感器實時監控液相負荷和填料層阻力，聯動調節循環泵頻率和風機轉速，使氣液載荷始終保持在***區間。數據顯示，引入自動控制系統后，液泛發生率降低90%，能耗下降12%。



3. 材料與結構創新：采用高強度復合材料（如乙烯基酯樹脂FRP）提升塔體抗變形能力，搭配新型規整填料（如納米改性塑料填料）增***通量上限。某環保設備企業測試表明，此類改進可使允許氣速提高20%，從而在相同處理量下減少填鋪深度。



 結論

玻璃鋼酸霧凈化塔的填鋪深度與載荷因素并非***立變量，而是相互制約的系統工程。設計時需基于具體工況，通過理論計算與經驗數據結合，確定******填鋪深度；同時嚴格控制氣液載荷在操作窗口內，避免極端工況引發的運行故障。未來，隨著智能化技術和新材料的應用，填鋪深度與載荷的匹配精度將進一步提升，推動酸霧凈化技術向更高效、節能的方向發展。
